Tester monitor/display LCD/TV/laptop

  • Listare
Detlii
Categorie: Testere, diagnoza
Publicat la Miercuri, 21 Iunie 2017 19:34
Vizualizări: 3536

Tester universal monitor/display LCD/TV/laptop, 190 lei

Cu ajutorul acestui kit puteti testa diverse panouri/monitoare LCD/TV/laptop.

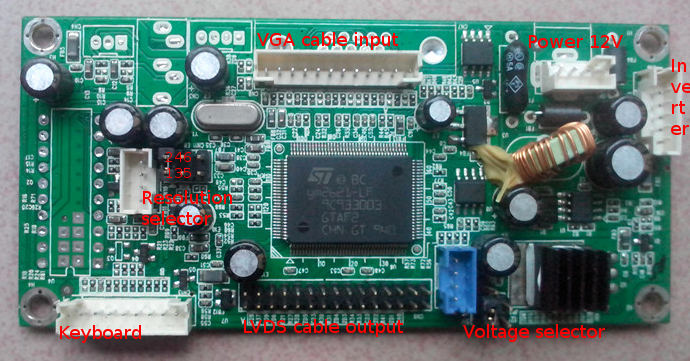

Este compus dintr-un controler video universal cu chipset GM2621, inverter, panou de comanda (5 butoane si led), 8 cabluri LVDS (14-30 pini), cablu VGA pentru intrare semnal, alimentator 12V/5A.

Controlerul video scoate tensiune reglabila de 3.3/5/12 V, rezolutii suportate de max. 1600x1200, diagonale 13-22",

Setarile de rezolutie Jumperi:

Rezolutie


Precizari
Single/Double Bit

1-2

3-4

5-6

√：inseamna conectat

Nota conditii uzuale：

●Pentru 17" si 19" setati voltajul la 5V

※Pentru 19" (16:9 standard screen 1440×900) setati voltajul la 5V

★14" / 15" sau mai mici in general voltaj de 3.3V

800×600

 1LVDS


S6


√


1024×768★

 1LVDS

14/15"

S6



√

1024×768

 1LVDS

SVA15"

S8


√


1280×1024●

 2LVDS

17/19"

D8

√



1280×800

 2LVDS

15" Wide Screen

S6

√

√


1400×900※

 2LVDS

19" Wide Screen

D8

√


√

1680×1050

 2LVDS

22" Wide Screen

D8




1600×1200

2LVDS

D8

√

√

√

gm2621
