Clonator SPD RAM (SDR, DDR, DDR2)
- Detlii
- Categorie: Testere, diagnoza
- Publicat la Duminică, 13 Februarie 2011 00:22
- Vizualizări: 6853
Dispozitivul de clonare SPD 120 lei.
Serial Presence Detect (SPD) este un mic cip EEPROM serial de 256 de octeți, cu 8 pini, montat pe majoritatea modulelor de memorie moderne. Conține informații importante referitoare la viteza, dimensiunea, modul de adresare și diverși parametri de sincronizare ai modulului, astfel încât controlerul de memorie de pe placa de bază (chipsetul) să poată accesa mai bine dispozitivul de memorie. Datele greșite din SPD sau un modul fără SPD pot cauza blocarea computerului sau chiar să nu pornească deloc.
Dispozitivul de clonare SPD funcționează ca o unitate de clonare a memoriei SPD EEPROM de sine stătătoare, puteți citi datele parametrilor de memorie din SPD-ul unui modul principal introdus în prezent în soclul de testare, în tamponul dispozitivului de clonare SPD, apoi utilizați datele acestui buffer pentru a reprograma Date SPD pe alte module care au aceeași structură și dimensiune.
A/ Citirea datelor din memoria principală/originala.
- Setați cele două comutatoare JP2 în poziția „ON” („Read”)
- Introduceți un modul SD/DDR/DDR2 cu poziție corespunzătoare unui soclu RAM în conectorul JP6-JP7 (modul RAM cu capătul SPD EEPROM în soclu, modulul RAM orientat în afara dispozitivului de clonare)
- Țineți apăsat butonul JP4 și așteptați până când auziți un bip, apoi eliberați-l, după care veți auzi bipuri duble.
- Dacă LED-ul D1 este stins (sau nu prea luminos), atunci datele citite sunt corecte, altfel dacă are lumină puternică înseamnă eroare (datele citite au fost greșite), așa că vă rugăm să repetați citirea din nou.
B/ Scrierea datelor în memoria secundara/țintă.
- Setați cele două comutatoare JP2 în jos la „Write”
- Înlocuiți memoria master cu memoria slave în același soclu folosit anterior, păstrând orientarea/poziția în conectorul JP6-JP7 (modul RAM cu capăt EEPROM SPD în soclu, modulul RAM orientat în afara dispozitivului clon)
- Țineți apăsat butonul JP4 și așteptați până când auziți un bip, apoi eliberați-l, după care veți auzi bipuri duble.
- Dacă LED-ul D1 este stins (sau nu prea luminos), atunci datele de scriere sunt corecte, altfel dacă are lumină puternică înseamnă o eroare (scrierea datelor a fost greșită), așa că vă rugăm să repetați scrierea datelor din nou.
.
În operațiunile de citire/scriere, LED-ul roșu D11 este aprins. LED-ul verde D12 este aprins atâta timp cât alimentarea este conectată.
Dacă D1 este pornit (eroare) după o operație de citire/scriere, vă rugăm să verificați:
- dacă utilizați soclul RAM potrivit în funcție de tipul de memorie (SD/DDR/DDR2)
- dacă capătul modulului cu SPD EEPROM este pe partea soclului RAM
- dacă memoria este introdusă corect în soclul RAM
- dacă soclul RAM este introdus corect în conectorul JP6-JP7
- dacă ambele comutatoare JP2 sunt sus/jos (citire/scriere)
Puteți clona/reprograma modulele de memorie pentru desktop SD/DDR/DDR2 sau echivalentele lor SO-DIMM pentru notebook-uri, prin adaptoare (nu sunt incluse).
Pachetul contine:

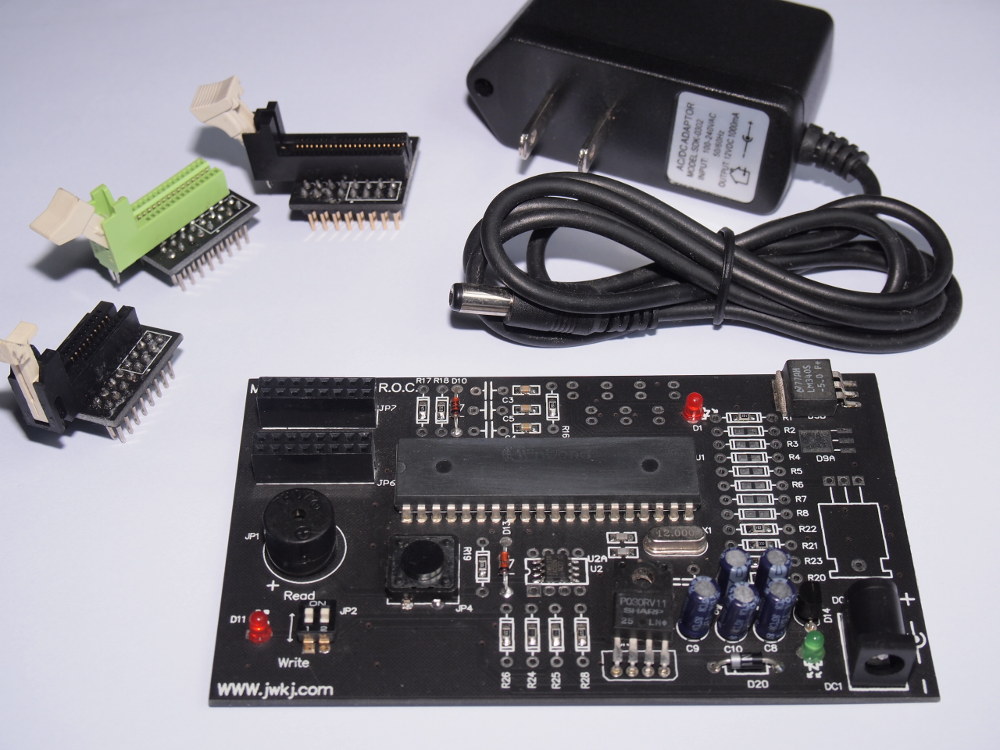

- 1x placă pentru dispozitiv de clonare SPD
- 1x soclu SDR SDRAM
- 1x soclu DDR SDRAM
- 1x soclu DDR2 SDRAM
- 1x adaptor de alimentare 100-250V AC/12V DC (cu mufe NEMA 1-15 neîmpământate de tip A)
AVERTISMENT: DATELE SPD GREȘITE DE PE UN MODUL DE MEMORIE POT OPRI PC-UL PE CARE ESTE INSTALAT! PROGRAMAREA SPD TREBUIE FĂCUTĂ NUMAI DE UTILIZATORII AVANSAȚI. FACEȚI ÎNTOTDEAUNA O SALVARE A DATELOR SPD ORIGINALE PENTRU FIECARE MODUL ÎNAINTE DE A FACE MODIFICĂRI.
