Kit de dezvoltare ATMEL

Placa de Dezvoltare MCU 8051 + STM32 ARM Cortex-M3

Descriere:
Kit de dezvoltare pentru ARM STM32 si microcontrolere 8051.

Specficatii
:
A. ARM
1. foloseste STM32F103C8T6, cu frecventa de lucru ce poate ajunge la 72MHz, si 1.25 DMIPS/MHZ
2. 0 waiting for access memorizer
3. single cycle hardware multiplication and division
4. 64KB Flash
5. 20KB SRAM
6. clock,reset si power management
7. 0 - 3.6V alimentare tensiune si pini de baza I/O
8. power on/power down reset (POR/PDR), monitorizare tensiune programabila (PVD)
9. crystal oscilator incorporat de mare viteza 4-16 MHz
10. oscilator incorporat 8MHz RC
11. oscilator intern 40kHz RC
12.  PLL supply CPU clock
13.  32 kHz RTC oscilator cu calibrare
14.  low-power dissipation (A: 3 feluri de moduri de economizor energie: sleep, stop si standby; B: alimentare energie VBAT pentru RTC si spare register)
15.  mod de depanare: linie seriala (SWD) si interfata JTAG
16. controler DMA
- controler DMA pe 7 canale
- Suporta periferice: timer, ADC, SPI, I2C si USART
- one of 12-bit A/D converter, 1 us the conversion time (16 canale)
17. 80 fast I/O port
un port I/O multifunctional doua cai 5V 26/37/51/80
toate interfetele I/O imaginabile la 16 intreruperi externe
18. 7 timer
- 3x 16-bit timer, fiecare are pana la 4 pentru input/output compare/PWM sau pulse count channel
- control temporizator avansat 16-bit 6 canale
A , 6 road PWM output
B, dead zone control, edge/middle alignment waveform and emergency braking
- 2x 16-bit the watchdog timer (independent and window type) system time timer: 24 bits from minus type
19.  9 interfete de comunicare:
2x I2C (SMBus/PMBus)
3x USART, suporta ISO7816, LIN, interfata IrDA interface si demodulation control
2x SPI (18 M/SEC)
CAN (2.0 B activ)
USB2.0
20. 2x 12 A/D convertor, 1 us the conversion time (16 canale)
- Interval de conversie: 0 - 3.6 V
- Double sampling keep function
- Senzor de temperatura (STM32 cabin temperature sensor)


B. 8051 MCU
-  foloseste STC90C516RD, specificatii aici:
www.stcmcu.com/datasheet/stc/STC-AD-PDF/STC90C58RD+-english.pdf

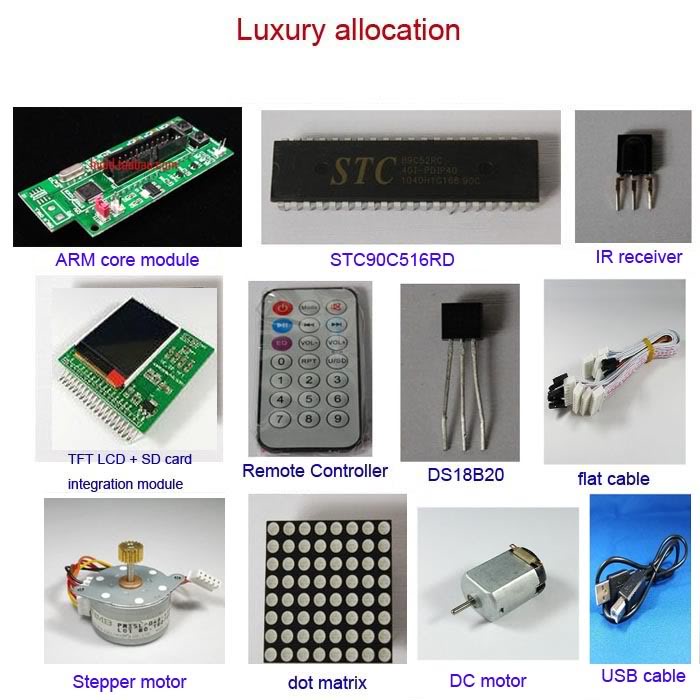

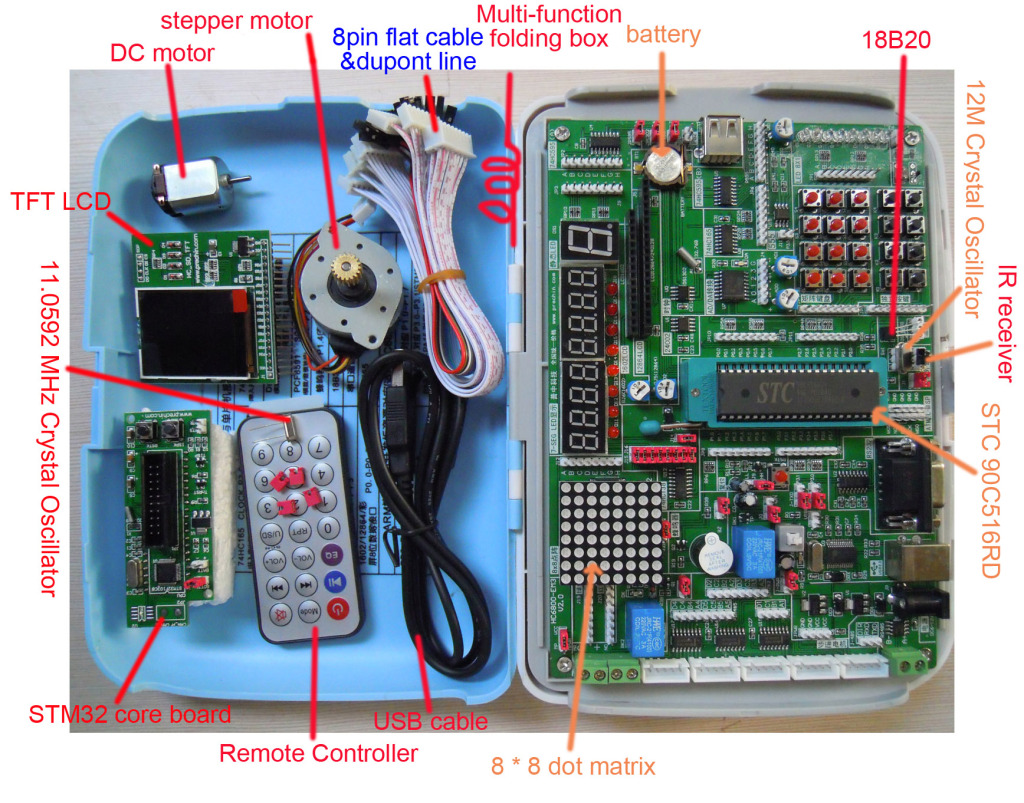

Pachetul include:

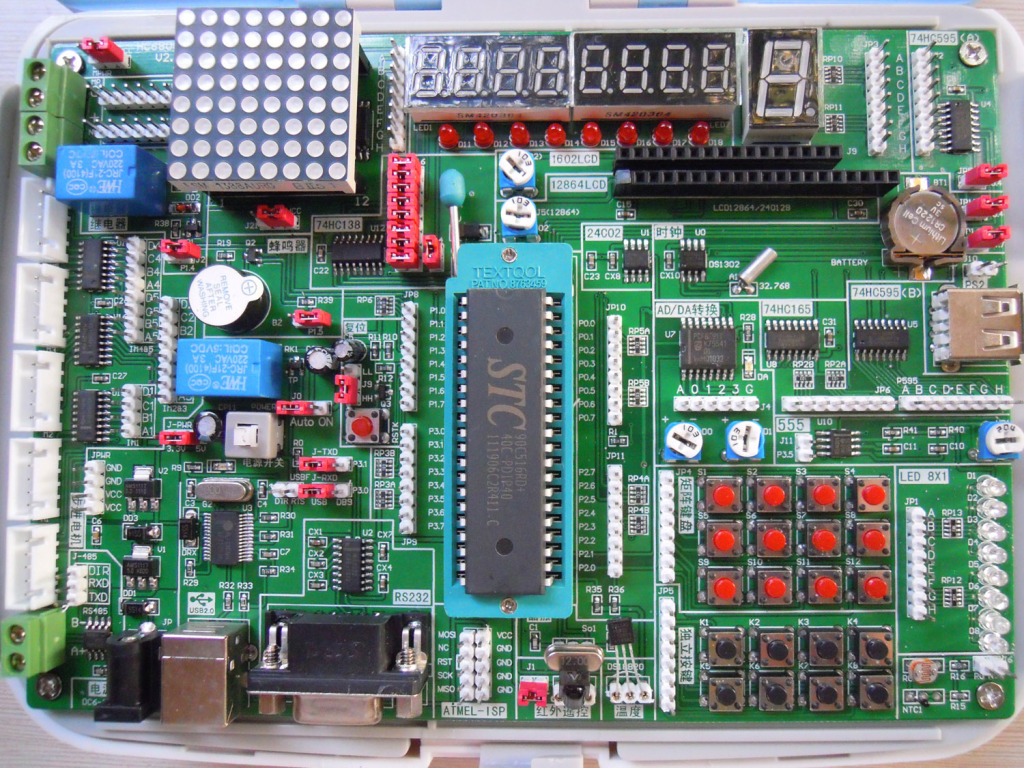

- placa de baza × 1

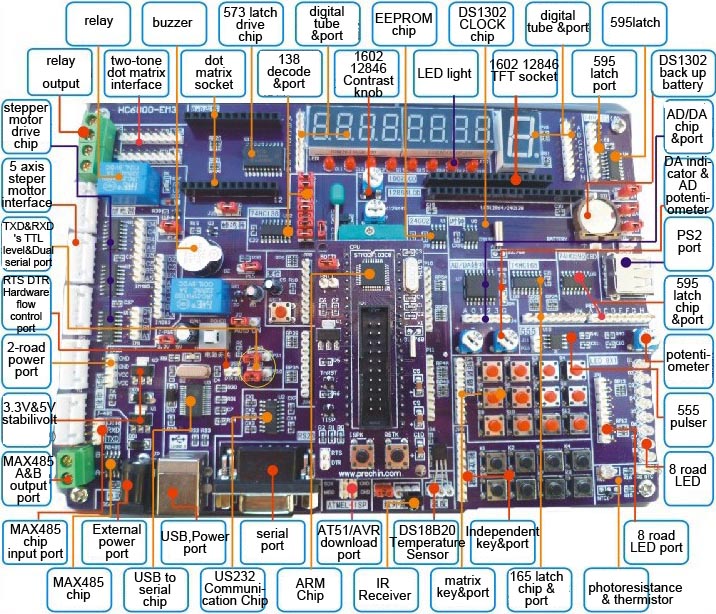

Are onboard urmatoarele:
- STC 90C516RD
- baterie ceas
- matrice 8 * 8 dot in doua tonuri de culoare (rosu/verde)
- 12M Crystal Oscilator
- receptor IR
-18B20 senzor Temperatura
- modul foto/termo senzitiv

- cutie multifunctionala × 1
- motor pas cu pas × 1
- DC motor × 1
- Telecomanda IR × 1
- USB cablu × 1
- 8 pin cablu panglica × 4
- cablu conexiune jumperi × 8
- 11.0592 MHz Crystal Oscilator × 1
- jumperi × 4

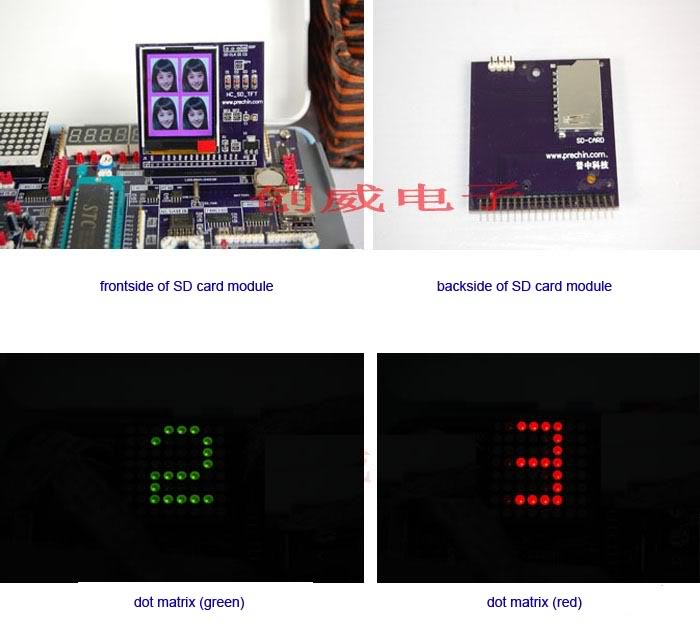

- 2.6″ TFT LCD cu touch-screen ( + modul de integrare SD card) × 1
- placuta cu STM32 × 1
- DVD cu software si documentatie × 1

Pret 450 lei

Kit de dezvoltare ATMEL

Placa de Dezvoltare MCU 8051 + STM32 ARM Cortex-M3

Descriere:
Kit de dezvoltare pentru ARM STM32 si microcontrolere 8051.

Specficatii
:
A. ARM
1. foloseste STM32F103C8T6, cu frecventa de lucru ce poate ajunge la 72MHz, si 1.25 DMIPS/MHZ
2. 0 waiting for access memorizer
3. single cycle hardware multiplication and division
4. 64KB Flash
5. 20KB SRAM
6. clock,reset si power management
7. 0 - 3.6V alimentare tensiune si pini de baza I/O
8. power on/power down reset (POR/PDR), monitorizare tensiune programabila (PVD)
9. crystal oscilator incorporat de mare viteza 4-16 MHz
10. oscilator incorporat 8MHz RC
11. oscilator intern 40kHz RC
12.  PLL supply CPU clock
13.  32 kHz RTC oscilator cu calibrare
14.  low-power dissipation (A: 3 feluri de moduri de economizor energie: sleep, stop si standby; B: alimentare energie VBAT pentru RTC si spare register)
15.  mod de depanare: linie seriala (SWD) si interfata JTAG
16. controler DMA
- controler DMA pe 7 canale
- Suporta periferice: timer, ADC, SPI, I2C si USART
- one of 12-bit A/D converter, 1 us the conversion time (16 canale)
17. 80 fast I/O port
un port I/O multifunctional doua cai 5V 26/37/51/80
toate interfetele I/O imaginabile la 16 intreruperi externe
18. 7 timer
- 3x 16-bit timer, fiecare are pana la 4 pentru input/output compare/PWM sau pulse count channel
- control temporizator avansat 16-bit 6 canale
A , 6 road PWM output
B, dead zone control, edge/middle alignment waveform and emergency braking
- 2x 16-bit the watchdog timer (independent and window type) system time timer: 24 bits from minus type
19.  9 interfete de comunicare:
2x I2C (SMBus/PMBus)
3x USART, suporta ISO7816, LIN, interfata IrDA interface si demodulation control
2x SPI (18 M/SEC)
CAN (2.0 B activ)
USB2.0
20. 2x 12 A/D convertor, 1 us the conversion time (16 canale)
- Interval de conversie: 0 - 3.6 V
- Double sampling keep function
- Senzor de temperatura (STM32 cabin temperature sensor)


B. 8051 MCU
-  foloseste STC90C516RD, specificatii aici:
www.stcmcu.com/datasheet/stc/STC-AD-PDF/STC90C58RD+-english.pdf

Pachetul include:
- placa de baza × 1
Are onboard urmatoarele:
- STC 90C516RD
- baterie ceas
- matrice 8 * 8 dot in doua tonuri de culoare (rosu/verde)
- 12M Crystal Oscilator
- receptor IR
-18B20 senzor Temperatura
- modul foto/termo senzitiv

- cutie multifunctionala × 1
- motor pas cu pas × 1
- DC motor × 1
- Telecomanda IR × 1
- USB cablu × 1
- 8 pin cablu panglica × 4
- cablu conexiune jumperi × 8
- 11.0592 MHz Crystal Oscilator × 1
- jumperi × 4
- 2.6″ TFT LCD cu touch-screen ( + modul de integrare SD card) × 1
- placuta cu STM32 × 1
- DVD cu software si documentatie × 1

Pret 450 lei

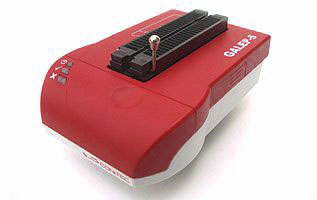

Programator GALEP-5

GALEP-5

Programator mobil

cu 48 pin driveri universali si port USB


Noul GALEP-5 este primul programator universal de buzunar, cu alimentare autonoma. Datorita dimensiunilor sale si independentei fata de alimentare, GALEP-5 este solutia ideala pentru service si dezvoltare. Viteza sa de lucru il face potrivit si ca programator de productie. Si cu capabilitatile sale de depanare JTAG poate fi deasemenea folosit la dezvoltarea in microcontrolere. Un adevarat talent universal, la cel mai mic pret pe dispozitiv din industrie!


GALEP-5 device programmer Caracteristici speciale:
  • Alimentare USB
  • Dimensiuni de buzunar
  • depanator JTAG
  • Pin driver ICs
  • 64 MB Data RAM
  • Controlabil prin scripturi
  • Firmware cu surse publice
  • Windows si Linux
  • 59.200 Dispozitive
  • ~1 Cent pe Dispozitiv



DISPOZITIVE SUPORTATE
GALEP-5 este este un programator universal pentru urmatoarele tipuri de dispozitive: EPROM, EEPROM, memorie FLASH, EEPROM serial, NV-RAM, LPC, FPGA, PLD, EPLD, GAL, PALCE, PIC, Microcontroler (MCU). Mai mult de 59.000 de algoritmi de dispozitive sunt in momentul de fata suportate (lista de dispozitive GALEP-5). In plus, programul de JTAG al lui GALEP poate programa date SVF/JAM in toate dispozitivele prezente si viitoare cu port JTAG. Daca aveti nevoie de un dispozitiv ce nu este inca in lista, folositi serviciul nostru gratuit Dispozitiv la Cerere - vom implementa orice dispozitiv programabil in 2 .. 4 saptamani.



ULTRA-COMPACT, CREAT CU ALIMENTARE DIN USB
Programatorul GALEP-5 incape in buzunarul de la haina si cantareste mai putin de 200gr., comparativ cu cele 1..2 kg ale masivelor produse ale competitorilor. Este alimentat complet din USB, si in mod normal nu necesita alimentare suplimentara. Doar cand dispozitivul programabil consuma mai mult de 500 mA, care-i cazul catorva vechi NMOS-uri si unele microcontrolere, poate fi folosit adaptorul de curent (inclus in kit) sau 6 baterii AAA.

PROGRAMARE DE MARE VITEZA
GALEP-5 este creat pentru viteza, in mod incontestabil. Un procesor intern 200 MIPS ARM-9 manevreaza transferul de date; un FPGA (utilizator-programabil logic) de 50.000 de porti controleaza pin driverii si accelereaza algoritmii de programare aplicand masinile de stare dispozitiv-dependente si circuitele UART. Accelerarea hardware face din GALEP-5 unul dintre cele mai rapide programatoare din lume la momentul actual. De exemplu, un microcontroler MB91F467 Fujitsu (8 Mb) are nevoie doar de 19 secunde pentru un ciclu de programare seriala si verificare. Un 256 Mb NOR Flash (28F256P30) este programat si verificat in 170 secunde. Memoria interna de 64 MByte RAM serveste ca stocare de date si permite transferul de date pentru programare de dispozitive multiple doar o singura data.



48 PIN DRIVERI DE MARE VITEZAGALEP pin driver IC
Un circuit integrat pin driver universal, special construit. garanteaza calitatea optima a semnalului la pinii de iesire, si permite dimensiuni reduse si consum mic al tuturor programatoarelor GALEP. Fiecare dintre cei 48 pini pot genera urmatoarele semnale:

  • Logic "inalt", intre 1.2V .. 5.0V
  • Logic intrare, prag 0.5V … 5.0V
  • Trei voltaje de programare intre 1.3V .. 25.0V
  • Trei rezistoare in comutatie pentru pull-up si pull-down
  • Frecventa de ceas ajustabila
  • Masa

Regulatoarele in comutatie pentru voltajele de programare sunt controlate de convertoare D/A in pasi de 100 mV. Suplimentar, convertoarele D/A sunt folosite pentru a controla nivelele logice si pragul de intrare. Pentru o protectie maxima a dispozitivului programabil, toate tensiunile sunt permanent monitorizate de catre un circuit independent.



PROGRAMAREA IN SISTEM
Semnalele pentru programarea in sistem (ISP) pot fi luate dintr-un adaptor separat ISP sau direct din socketul ZIF de 48 pini. Sectiunea de ajutor a programului ofera informatii despre cablarea sistemului tinta pentru toate componentele suportate.



PROGRAM
Programul poate rula sub Windows 95, 98, ME, NT4, 2000, XP, Vista, Windows 7, si Linux. In afara functiilor de baza ca steregere, citire, scriere si comparare, impartire si amestecare, are facilitati de optiuni de configurare usor de folosit pentru orice functii speciale cerute de dispozitivul selectat. Programul suporta toate tipurile obisnuite de fisiere, cum ar fi binare, Hex, JEDEC, si JTAG. Productia de serie este ajutata prin furnizarea de functii statistice si generarea de numere de serie.
Suport JTAG: Programeaza, verifica si sterge componentele cu interfata JTAG (joint test action group, IEEE Std. 1149.1 ). Sunt suportate urmatoarele formate: SVF-Script in XSVF(Xilinx); JAM byte code player (ALTERA).
Modul de comenzi multiple (scripturi): Folositi GALEP-5 din linia de comanda, sau implementati comenzi GALEP in propriul dvs. program. Programatorul poate fi controlat complet de un set de comenzi multiple puternice.
Actualizari: Programul este in permanenta imbunatatit pentru includerea de noi componente (lista de dispozitive). Daca aveti nevoie de un dispozitiv anume care inca nu este suportat, folositi serviciul nostru gratuit Dispozitive la Cerere. Actualizari gratuite sunt disponibile pe situl nostru la intervale regulate.



DEPANATOR JTAG
Cu GALEP-5 puteti depana toate microcontrolerele cu interfata JTAG ce sunt suportate de programul OpenOCD (On Chip Debugger) - ARM7, ARM9, XScale, si Cortex-M3. Cipul de depanat este pus fie direct in soclul programatorului GALEP, fie conectat cu GALEP printr-un cablu sau adaptor ISP (pentru detalii vedeti documentatia OpenOCD). In plus, puteti defini usor algoritmi de test pentru testarea in circuit completa a circuitelor placilor electronice (Boundary Scan) pentru mici serii de productie. In acest fel GALEP-5 devine un sistem complet de dezvoltare, testare si productie!



SECURITATE
Inaintea fiecarei functii, GALEP verifica consumul de energie, pozitia corecta a cipului, si contactele tuturor pinilor dispozitivului selectat. In acest fel se previne efectiv orice deteriorare accidentala a componentei sau a programatorului.



ADAPTOARE DE CAPSULA
GALEP-5 programeaza componente in capsula DIL de pana la 48 Pini intre 300 … 600 MIL (ca. 7,5 … 16 mm) latime fara adaptoare suplimentare. Adaptoare universale de capsula sunt disponibile pentru toate componentele cu pana la 48 pini. Doar un adaptor per tip de capsula este necesar; mai putine adaptoare = costuri totale mai mici!
Adaptoare pentru componente cu mai mult de 48 pini sunt de asemenea disponibile. Deoarece numarul de pini ai programatorului este mai mic decat numarul de pini ai componentei de programat, aceste adaptoare sunt specializate. Daca aveti de programat in mod frecvent componente cu un numar mai mare de 48 de pini, un GALEP-5D (cu pana la 240 pin driveri) ar putea fi o solutie mai buna.
Toate adaptoarele GALEP-4 pot fi utilizate cu GALEP-5. Sunt disponibile adaptoare pentru urmatoarele tipuri de capsula: SOIC, SOP, TSOP, SSOP, TSSOP, PLCC, QFP, TQFP, MLF.



CARACTERISTICI TEHNICE
Dimensiuni: ca. 80 x 115 x 33 mm (+7mm socket)
Greutate: ca. 185 g
48-pin ZIF socket cu 48 universal pin driveri
Programeaza componente de voltaj scazut de doar 1.3V
Port de mare viteza USB 2.0
Adaptor de curent plus compartiment de baterii pentru dispozitive de consum mare
Procesor 200 MIPS ARM-9 RISC, 64 MB RAM, 8 MB Flash
FPGA (50K porti, 64Kb RAM)
3 regulatoare lineare de voltaj pentru alimentarea de tensiune interna
4 regulatoare in comutatie pentru tensiunile de programare
2 regulatoare lineare de voltaj pentru nivele logice si praguri de intrare
2 Microcontrolere pentru monitorizarea interna a tensiunilor
convertor 8-canale D/A, convertor 16-canale A/D
Linux 2.6 incorporat



KITUL CONTINE
programator GALEP-5
cablu USB
adaptor AC
CD cu manual si programe



CERINTE DE SISTEM
S.O. 32/64 Bit Windows, 98SE / ME / NT4 / 2000 / XP / Vista , Linux
port USB 1.0 sau USB 2.0



PRET
GALEP-5 Kit: .........................................   EUR 499.-


Pretul nu include TVA. Garantie: 24 luni. Certificari: CE, RoHS, ISO 9001.

Fabricat in Germania de catre Conitec Datensysteme GmbH

Programator GALEP-5

GALEP-5

Programator mobil

cu 48 pin driveri universali si port USB


Noul GALEP-5 este primul programator universal de buzunar, cu alimentare autonoma. Datorita dimensiunilor sale si independentei fata de alimentare, GALEP-5 este solutia ideala pentru service si dezvoltare. Viteza sa de lucru il face potrivit si ca programator de productie. Si cu capabilitatile sale de depanare JTAG poate fi deasemenea folosit la dezvoltarea in microcontrolere. Un adevarat talent universal, la cel mai mic pret pe dispozitiv din industrie!


GALEP-5 device programmer Caracteristici speciale:
  • Alimentare USB
  • Dimensiuni de buzunar
  • depanator JTAG
  • Pin driver ICs
  • 64 MB Data RAM
  • Controlabil prin scripturi
  • Firmware cu surse publice
  • Windows si Linux
  • 59.200 Dispozitive
  • ~1 Cent pe Dispozitiv



DISPOZITIVE SUPORTATE
GALEP-5 este este un programator universal pentru urmatoarele tipuri de dispozitive: EPROM, EEPROM, memorie FLASH, EEPROM serial, NV-RAM, LPC, FPGA, PLD, EPLD, GAL, PALCE, PIC, Microcontroler (MCU). Mai mult de 59.000 de algoritmi de dispozitive sunt in momentul de fata suportate (lista de dispozitive GALEP-5). In plus, programul de JTAG al lui GALEP poate programa date SVF/JAM in toate dispozitivele prezente si viitoare cu port JTAG. Daca aveti nevoie de un dispozitiv ce nu este inca in lista, folositi serviciul nostru gratuit Dispozitiv la Cerere - vom implementa orice dispozitiv programabil in 2 .. 4 saptamani.



ULTRA-COMPACT, CREAT CU ALIMENTARE DIN USB
Programatorul GALEP-5 incape in buzunarul de la haina si cantareste mai putin de 200gr., comparativ cu cele 1..2 kg ale masivelor produse ale competitorilor. Este alimentat complet din USB, si in mod normal nu necesita alimentare suplimentara. Doar cand dispozitivul programabil consuma mai mult de 500 mA, care-i cazul catorva vechi NMOS-uri si unele microcontrolere, poate fi folosit adaptorul de curent (inclus in kit) sau 6 baterii AAA.

PROGRAMARE DE MARE VITEZA
GALEP-5 este creat pentru viteza, in mod incontestabil. Un procesor intern 200 MIPS ARM-9 manevreaza transferul de date; un FPGA (utilizator-programabil logic) de 50.000 de porti controleaza pin driverii si accelereaza algoritmii de programare aplicand masinile de stare dispozitiv-dependente si circuitele UART. Accelerarea hardware face din GALEP-5 unul dintre cele mai rapide programatoare din lume la momentul actual. De exemplu, un microcontroler MB91F467 Fujitsu (8 Mb) are nevoie doar de 19 secunde pentru un ciclu de programare seriala si verificare. Un 256 Mb NOR Flash (28F256P30) este programat si verificat in 170 secunde. Memoria interna de 64 MByte RAM serveste ca stocare de date si permite transferul de date pentru programare de dispozitive multiple doar o singura data.



48 PIN DRIVERI DE MARE VITEZAGALEP pin driver IC
Un circuit integrat pin driver universal, special construit. garanteaza calitatea optima a semnalului la pinii de iesire, si permite dimensiuni reduse si consum mic al tuturor programatoarelor GALEP. Fiecare dintre cei 48 pini pot genera urmatoarele semnale:

  • Logic "inalt", intre 1.2V .. 5.0V
  • Logic intrare, prag 0.5V … 5.0V
  • Trei voltaje de programare intre 1.3V .. 25.0V
  • Trei rezistoare in comutatie pentru pull-up si pull-down
  • Frecventa de ceas ajustabila
  • Masa

Regulatoarele in comutatie pentru voltajele de programare sunt controlate de convertoare D/A in pasi de 100 mV. Suplimentar, convertoarele D/A sunt folosite pentru a controla nivelele logice si pragul de intrare. Pentru o protectie maxima a dispozitivului programabil, toate tensiunile sunt permanent monitorizate de catre un circuit independent.



PROGRAMAREA IN SISTEM
Semnalele pentru programarea in sistem (ISP) pot fi luate dintr-un adaptor separat ISP sau direct din socketul ZIF de 48 pini. Sectiunea de ajutor a programului ofera informatii despre cablarea sistemului tinta pentru toate componentele suportate.



PROGRAM
Programul poate rula sub Windows 95, 98, ME, NT4, 2000, XP, Vista, Windows 7, si Linux. In afara functiilor de baza ca steregere, citire, scriere si comparare, impartire si amestecare, are facilitati de optiuni de configurare usor de folosit pentru orice functii speciale cerute de dispozitivul selectat. Programul suporta toate tipurile obisnuite de fisiere, cum ar fi binare, Hex, JEDEC, si JTAG. Productia de serie este ajutata prin furnizarea de functii statistice si generarea de numere de serie.
Suport JTAG: Programeaza, verifica si sterge componentele cu interfata JTAG (joint test action group, IEEE Std. 1149.1 ). Sunt suportate urmatoarele formate: SVF-Script in XSVF(Xilinx); JAM byte code player (ALTERA).
Modul de comenzi multiple (scripturi): Folositi GALEP-5 din linia de comanda, sau implementati comenzi GALEP in propriul dvs. program. Programatorul poate fi controlat complet de un set de comenzi multiple puternice.
Actualizari: Programul este in permanenta imbunatatit pentru includerea de noi componente (lista de dispozitive). Daca aveti nevoie de un dispozitiv anume care inca nu este suportat, folositi serviciul nostru gratuit Dispozitive la Cerere. Actualizari gratuite sunt disponibile pe situl nostru la intervale regulate.



DEPANATOR JTAG
Cu GALEP-5 puteti depana toate microcontrolerele cu interfata JTAG ce sunt suportate de programul OpenOCD (On Chip Debugger) - ARM7, ARM9, XScale, si Cortex-M3. Cipul de depanat este pus fie direct in soclul programatorului GALEP, fie conectat cu GALEP printr-un cablu sau adaptor ISP (pentru detalii vedeti documentatia OpenOCD). In plus, puteti defini usor algoritmi de test pentru testarea in circuit completa a circuitelor placilor electronice (Boundary Scan) pentru mici serii de productie. In acest fel GALEP-5 devine un sistem complet de dezvoltare, testare si productie!



SECURITATE
Inaintea fiecarei functii, GALEP verifica consumul de energie, pozitia corecta a cipului, si contactele tuturor pinilor dispozitivului selectat. In acest fel se previne efectiv orice deteriorare accidentala a componentei sau a programatorului.



ADAPTOARE DE CAPSULA
GALEP-5 programeaza componente in capsula DIL de pana la 48 Pini intre 300 … 600 MIL (ca. 7,5 … 16 mm) latime fara adaptoare suplimentare. Adaptoare universale de capsula sunt disponibile pentru toate componentele cu pana la 48 pini. Doar un adaptor per tip de capsula este necesar; mai putine adaptoare = costuri totale mai mici!
Adaptoare pentru componente cu mai mult de 48 pini sunt de asemenea disponibile. Deoarece numarul de pini ai programatorului este mai mic decat numarul de pini ai componentei de programat, aceste adaptoare sunt specializate. Daca aveti de programat in mod frecvent componente cu un numar mai mare de 48 de pini, un GALEP-5D (cu pana la 240 pin driveri) ar putea fi o solutie mai buna.
Toate adaptoarele GALEP-4 pot fi utilizate cu GALEP-5. Sunt disponibile adaptoare pentru urmatoarele tipuri de capsula: SOIC, SOP, TSOP, SSOP, TSSOP, PLCC, QFP, TQFP, MLF.



CARACTERISTICI TEHNICE
Dimensiuni: ca. 80 x 115 x 33 mm (+7mm socket)
Greutate: ca. 185 g
48-pin ZIF socket cu 48 universal pin driveri
Programeaza componente de voltaj scazut de doar 1.3V
Port de mare viteza USB 2.0
Adaptor de curent plus compartiment de baterii pentru dispozitive de consum mare
Procesor 200 MIPS ARM-9 RISC, 64 MB RAM, 8 MB Flash
FPGA (50K porti, 64Kb RAM)
3 regulatoare lineare de voltaj pentru alimentarea de tensiune interna
4 regulatoare in comutatie pentru tensiunile de programare
2 regulatoare lineare de voltaj pentru nivele logice si praguri de intrare
2 Microcontrolere pentru monitorizarea interna a tensiunilor
convertor 8-canale D/A, convertor 16-canale A/D
Linux 2.6 incorporat



KITUL CONTINE
programator GALEP-5
cablu USB
adaptor AC
CD cu manual si programe



CERINTE DE SISTEM
S.O. 32/64 Bit Windows, 98SE / ME / NT4 / 2000 / XP / Vista , Linux
port USB 1.0 sau USB 2.0



PRET
GALEP-5 Kit: .........................................   EUR 499.-


Pretul nu include TVA. Garantie: 24 luni. Certificari: CE, RoHS, ISO 9001.

Fabricat in Germania de catre Conitec Datensysteme GmbH

Programator laptop KBC/EDID

Programator laptop KBC/EDID + tester tastaturi (ver. 2.6)

Pret 650 lei

Programator specializat in
1. citirea si scrierea multi-controlerelor din laptop-uri fara dezlipire, prin intermediul conectorului de tastatura, cum ar fi:
Ene: KB9010/ KB9012/ KB912QF/ KB9016/ KB9022
Ite: IT8386/ IT8580/ IT8585/ IT8586/ IT8587/ IT8886/ IT8985/ IT8987
Microchip/SMSC: MEC1609/ MEC1633L (prin JTAG)
Nuvoton: NPCE288/ NPCE388/ NPCE288NA0DX
+ posibil altele similare netestate
2. Citirea si scrierea EEPROM-ului (EDID) din monitoare de laptop (LCD/LED)

3. Tester autonom cu buzzer pentru tastaturile de laptop prin cei 3 conectori:
- 32 pin X 0.5mm
- 32 pin X 1mm
- 34 pin X 0.8mm

Pachetul contine
- programator (ver. PCB 2.6)
- panglici tastatura 24/25/26/28/30/32 pini- 1mm pas; 26/30 pini- 0.8mm pas; 30 pini - 0.5mm pas
- adaptor de EDID cu cablu LVDS cu doi conectori de 30 si 40 pini (lungime 25 cm)
- cablu Dupont 5 mama-mama (lungime 10 cm)
- cablu cu conector mama IDC8 (lungime 25 cm)
- Software, manual (engleza/rusa), drivere, baza de date cu 300 firmware din diverse laptopuri (Lenovo, Acer, Dell, HP, Samsung, Packard Bell, etc), puse la dispozitie prin descarcare de pe site sau optional pe CD.
Pentru functionare va trebuie doua cabluri USB cu mufa tip B (gen imprimanta), unul pentru conectare la PC si altul pentru legare la masa (impamantare).
Software-ul functioneaza pe sistemele de operare Windows XP/7/8/10, 32/64 bit

Programator KBC/EDID

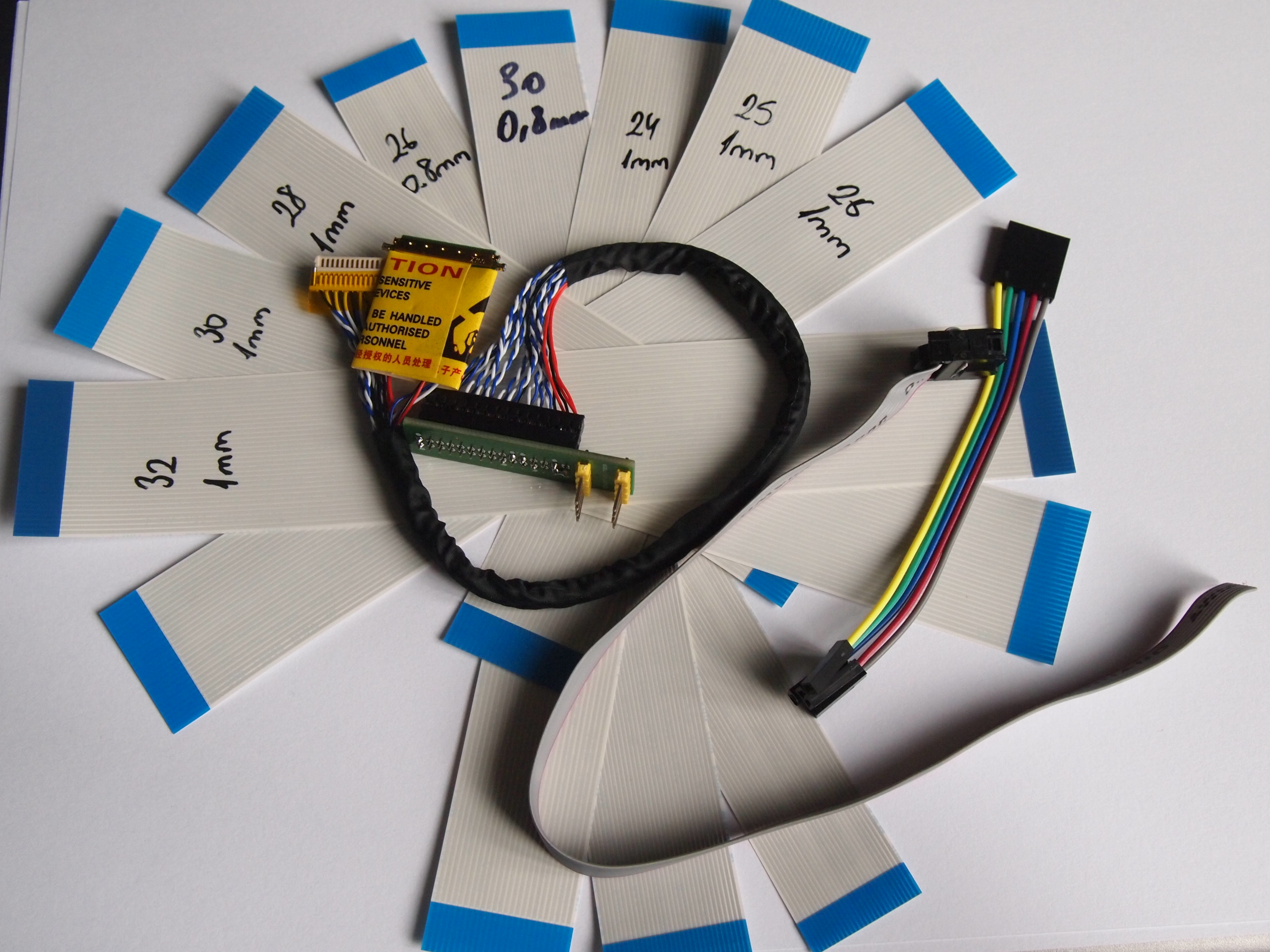

KBC/EDID accesorii

------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Programator laptop KBC/EDID + tester tastaturi (ver. 3.1)

Pret 750 lei

Programator specializat in
1. citirea si scrierea multi-controlerelor din laptop-uri fara dezlipire, prin intermediul conectorului de tastatura, cum ar fi:
Ene: KB9010/ KB9012/ KB912QF/ KB9016/ KB9022/ KB9028/ KB9029
Ite: IT8386/ IT8580/ IT8585/ IT8586/ IT8587/ IT8886/ IT8985/ IT8987
Microchip/SMSC: MEC1609/ MEC1619/ MEC1633L / MEC1641/ MEC1650 / MEC1651 / MEC1653 / MEC5035 / MEC5045 /MEC5055 / MEC5075 / MEC5085 (prin JTAG)
Nuvoton: NPCE288/ NPCE388/ NPCE288NA0DX
Explore: EPF035 (iROG/TPU), EPF037/036/021/011 (necesita adaptor, neinclus in pachet)
+ posibil altele similare netestate
2. Citirea si scrierea EEPROM-ului (EDID) din monitoare de laptop (LCD/LED)

3. Tester autonom cu buzzer pentru tastaturile de laptop prin cei 3 conectori:
- 32 pin X 0.5mm
- 32 pin X 1mm
- 34 pin X 0.8mm

Pachetul contine
- programator (ver. PCB 3.1)
- panglici tastatura 24/26/28/30/32 pini- 1mm pas, 26/30 pini- 0.8mm pas (lungime 20 cm), 30 pini - 0.5mm pas
adaptor de EDID cu cablu LVDS cu doi conectori de 30 si 40 pini (lungime 25 cm)
- cablu cu conector mama IDC8 (lungime 20 cm)
- Software, manual (engleza/rusa), drivere, baza de date cu 300 firmware din diverse laptopuri (Lenovo, Acer, Dell, HP, Samsung, Packard Bell, etc), puse la dispozitie prin descarcare de pe site sau optional pe CD.
Pentru functionare va trebuie doua cabluri USB cu mufa tip B (gen imprimanta), unul pentru conectare la PC si altul pentru legare la masa (impamantare).
Software-ul functioneaza pe sistemele de operare Windows XP/7/8/10, 32/64 bit
Vertyanov KBC programmer front
Vertyanov KBC programmer back
